To order only manifold see data sheet RE 18325-85


Manifolds and Plates - Line Mount - Relief
VSDN-08A-C

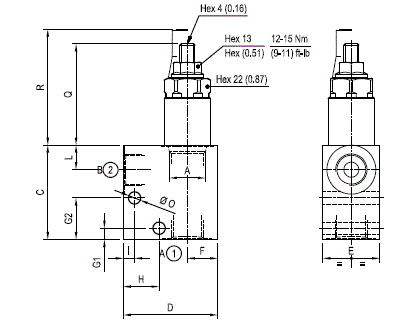

Dimensions

Technical data

General:
Max flow:
- up to 50 l/min (13 gpm)
Max operating pressure for steel body:
- 350 bar (5000 psi)
Max operating pressure for aluminium body:
- 210 bar (3000 psi)
Table “Y”
Cavity A
Y
PORT SIZE
Max Flow l/min (gpm)
DIMENSIONS mm (Inches)
1 - 2
C
D
E
F
G1
G2
H
I
L
O
Q
R
SIZE 08
09
G 1/4
50 (13)
50 (1.97)
50 (1.97)
30 (1.18)
16 (0.63)
6 (0.24)
22 (0.87)
19 (0.75)
6 (0.24)
13 (0.51)
6.5 (0.26)
53.5 (2.11)
61 (2.4)
02
G 3/8
50 (1.97)
50 (1.97)
30 (1.18)
16 (0.63)
6 (0.24)
22 (0.87)
19 (0.75)
6 (0.24)
13 (0.51)
6.5 (0.26)
SIZE 10
SIZE 12
SIZE 16
SIZE 20
Cartridge style

Table “Z”
Z
SPRINGS
SIZE 08
SIZE 10
SIZE 12
SIZE 16
SIZE 20
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
10
35-140(500-2000)
32(464)
100(1450)
20
105-210(1500-3000)
76(1102)
200(2900)
35
175-315(2500-4500)
118(1711)
350(5075)

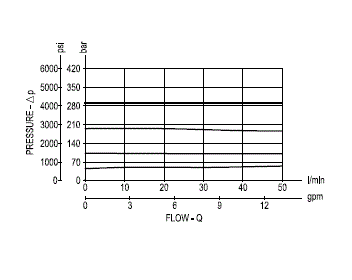

Performance graphs

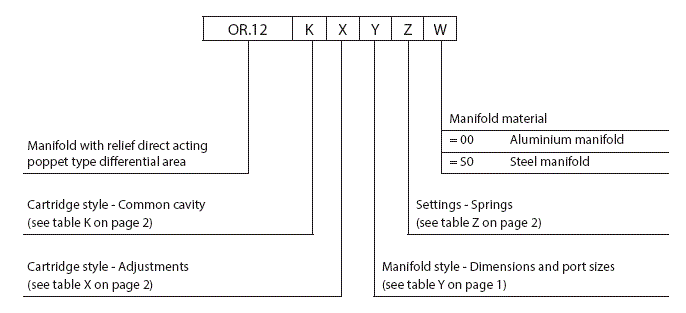

Ordering code
