Manifolds and Plates - Standard Manifolds with Cartridges - Line mount - Relief

VSPC-10A-C

RE18330-05-dim(2023-11-21)

To order only manifold see data sheet RE 18325-85

General:
Max flow:
  • up to 80 l/min (21 gpm)
Max operating pressure for steel body:
  • 350 bar (5000 psi)
Max operating pressure for aluminium body:
  • 210 bar (3000 psi)
RE18330-05-01(2023-11-21)

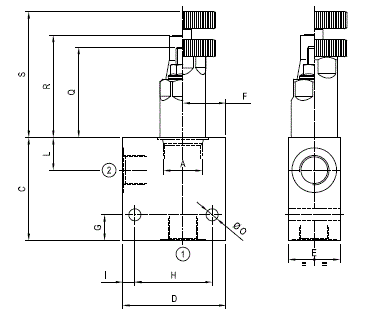

Table “Y”

Cavity A
Y
PORT SIZE
Max Flow l/min (gpm)
DIMENSIONS mm (Inches)
P - T


C
D
E
F
G
H
I
L
M
O
Q
R
S
SIZE 08




























SIZE 10
03
G 1/2

80 (21)
60 (2.36)
60 (2.36)
35 (1.38)
25 (0.98)
15 (0.59)
45 (1.77)
7.5 (0.30)
19 (0.75)

7 (0.28)
53 (2.09)
60 (2.36)
74 (2.91)
04
G 3/4

60 (2.36)
70 (2.76)
40 (1.58)
30 (1.18)
15 (0.59)
55 (2.17)
7.5 (0.30)
20 (0.79)

9 (0.35)
SIZE 12




























SIZE 16




























SIZE 20




























RE18330-05-02(2023-11-21)

Table “Z”

Z
SPRINGS
SIZE 08
SIZE 10
SIZE 12
SIZE 16
SIZE 20
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
















X=03
10



35-140 (500-2000)
48 (696)
100 (1450)








20



70-280 (1000-4000)
88 (1276)
200 (2900)








35



140-350 (2000-5000)
140 (2030)
350 (5000)








X=04
35



35-350 (500-5000)
68 (986)
350 (5000)








































































































RE18330-05-03(2023-11-21)

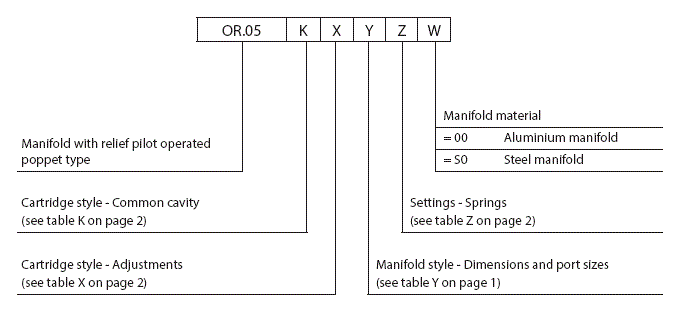

RE18330-05-order(2023-11-21)
