MR 系列 - 塑料旋钮安装说明

标准塑料旋钮套件具有非常低的工作量调整和无限定位

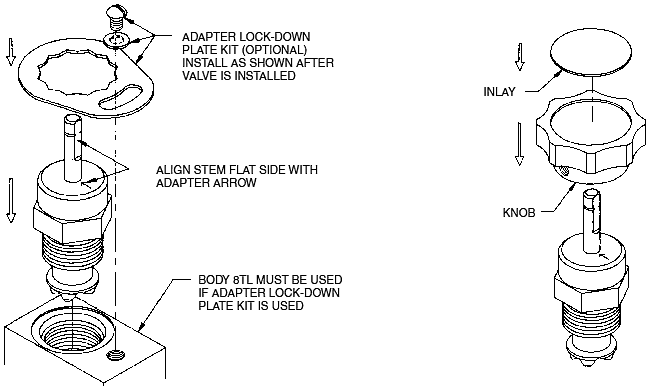

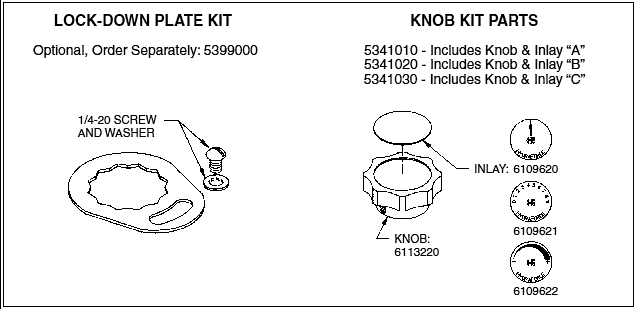

1.) 安装墨盒和可选的锁定板,如指示。
请参阅技术数据部分第9.020.1 页的墨盒扭矩规格

2.) 将旋钮旋转到"开始"位置,将轴转动到与冲压螺钉对齐的位置。

3.) 将旋钮安装在阀杆上,将 Allen 头套螺钉与杆上的平坦表面对齐,然后拧紧固定螺钉。

4.) 从镶嵌中剥下粘合剂,并根据需要安装。(请注意,镶嵌将很难重新定位,因此要小心。
