To order only manifold see data sheet RE 18325-85


Manifolds and Plates - Line Mount - Relief
VSPY-10A-C / VSPY-12A-C

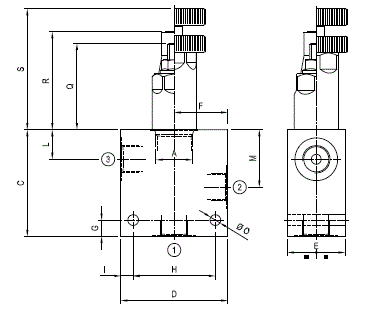

Dimensions

Technical data
General:
Max flow:
- up to 200 l/min (53 gpm)
Max operating pressure for steel body:
- 350 bar (5000 psi)
Max operating pressure for aluminium body:
- 210 bar (3000 psi)

Table “Y”
Cavity A
Y
PORT SIZE
Max Flow l/min (gpm)
DIMENSIONS mm (Inches)
1 - 2 - 3
C
D
E
F
G
H
I
L
M
O
Q
R
S
SIZE 08
SIZE 10
02
G 3/8
120 (32)
65 (2.56)
65 (2.56)
35 (1.38)
32.5 (1.28)
10 (0.39)
50 (1.97)
7.5 (0.30)
18 (0.71)
35 (1.38)
6.5 (0.26)
53 (2.09)
60 (2.36)
74 (2.91)
03
G 1/2
70 (2.76)
70 (2.76)
35 (1.38)
35 (1.38)
15 (0.59)
50 (1.97)
10 (0.39)
18 (0.71)
35 (1.38)
6.5 (0.26)
SIZE 12
03
G1/2
200 (53)
80 (3.15)
75 (2.95)
40 (1.58)
40 (1.58)
15 (0.59)
55 (2.17)
10 (0.39)
24 (0.95)
42 (1.65)
9 (0.35)
46.5 (1.83)
53.5 (2.11)
-
04
G 3/4
90 (3.54)
75 (2.95)
40 (1.58)
40 (1.58)
15 (0.59)
55 (2.17)
10 (0.39)
24 (0.95)
42 (1.65)
9 (0.35)
SIZE 16
SIZE 20

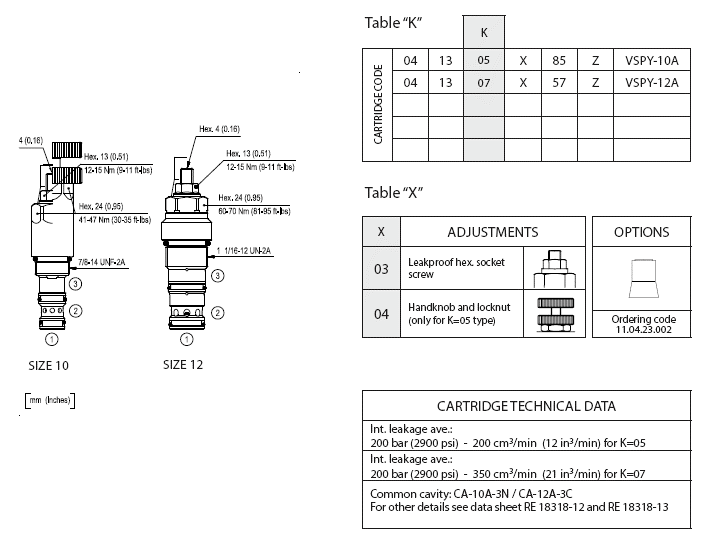

Cartridge style

Table “Z”
Z
SPRINGS
SIZE 08
SIZE 10
SIZE 12
SIZE 16
SIZE 20
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
X=03
10
35-140 (500-2000)
48 (696)
100 (1450)
35-140 (500-2000)
48 (696)
100 (1450)
20
70-280 (1000-4000)
88 (1276)
200 (2900)
70-280 (1000-4000)
88 (1276)
200 (2900)
35
140-420 (2000-6000)
140 (2030)
350 (5000)
140-420 (2000-6000)
140 (2030)
350 (5000)
X=04
35
35-350 (500-5000)
68 (986)
350 (5000)

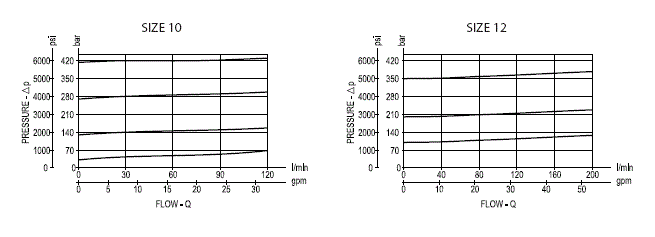

Performance graphs

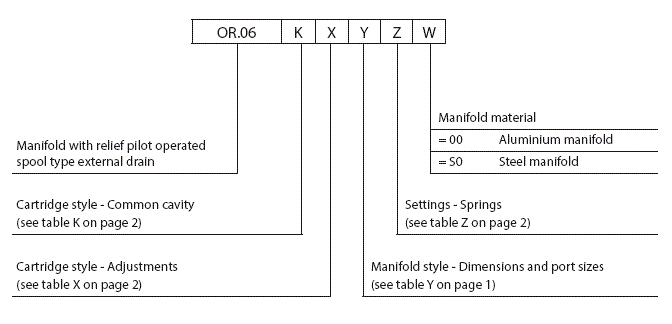

Ordering code
