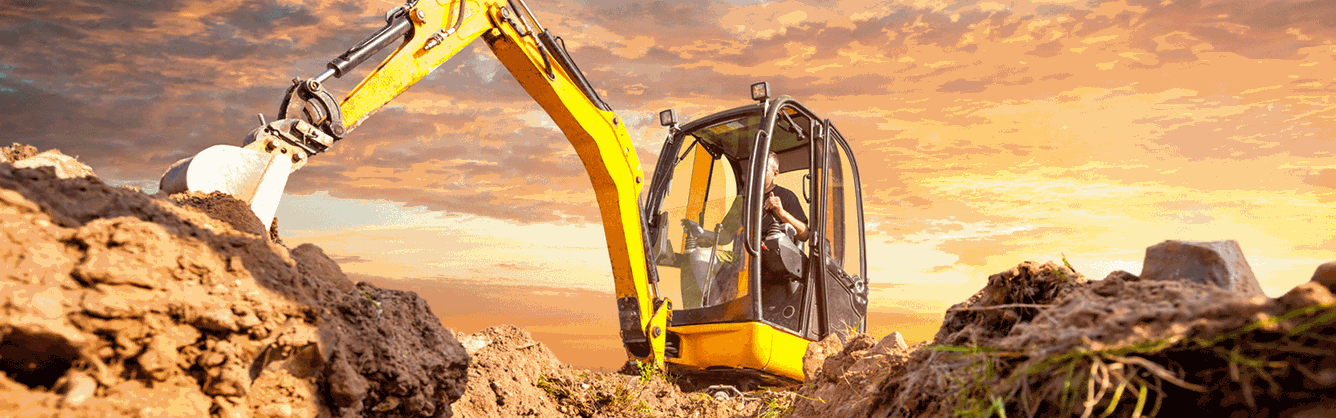

小型挖掘机的电动液压控制解决方案

微型挖掘机可以从电子液压控制装置的创造性应用中获益。驾驶室、动臂、臂和铲斗的所有运动几乎都由液压控制,易于集成到液压歧管中。HydraForce 拥有全面的墨盒阀系列和歧管功能,可为挖掘机提供众多定制控制解决方案。

应用程序详细信息


挖掘机的传输解决方案
四个 TS98-T34 阀用于换档离合器组。TS98-T34 阀是一种经济高效的先导操作滑阀式比例减压/减压阀,配有内置电磁线圈。

液压驱动

此电路调整计数器负载,无论驱动速度如何,都能提供恒定的负载,在不需要时可降低负载。

动力总成的多速变速器

离合器啮合性能 (TS98-T34)

使用液压优化推土机动力总成系统
带可编程的墨盒阀和歧管
控制器。

风扇驱动解决方案

• 流量高达 190 lpm(50 gpm)
• 安全故障高或低
• 可用预配置控件
• 将马力消耗降低 30%

具有多个温度输入的控制阀可用于根据空气温度、负载和冷却要求提供可变风扇转速控制。如果散热器堵塞,双位置四向电磁阀可以自动反转风扇方向。

液压冷却系统的电子控制可以使用 EFDR1 可编程阀驱动器或 CoreTek ™ (ECU) 实现。

基本动臂悬架电路


这种用于轮式挖掘机的基本悬架回路与主方向控制阀平行工作,可集成以抑制崎岖地形对负载的影响。此开路解决方案在通电时,使用先导方向元件与阻尼蓄能器相结合,以平滑铲斗的反弹,从而在运输过程中有效地将更多负载留在铲斗中。断电时,止回阀和调谐孔网络用于调节蓄能器压力。

最佳尺寸的定制动臂悬臂歧管

挖掘机臂和动臂悬架
压力尖峰解决方案

EP 阀可用于通过暂时打开,减少封闭中心负载感应系统中的过冲尖峰,使液压泵有时间根据需要去冲程。

比例救济

对于遇到过载的挖掘机操作员来说,比例式减压阀系统是一种极大的解脱。在此系统中,使用电液压比例 TS 阀为 EV 方向元件提供负载感应释放。

挖掘机动臂悬架的独特要求

挖掘机运输负载,但也会从静止位置执行工作。挖掘时,当悬架关闭时,动臂不应漂移。操作员必须能够在不运输负载时使用挖掘机进行准确的工作。

因此,挖掘机需要完全定制的控制解决方案,该解决方案通常必须直接在动臂气缸上法兰,并占用尽可能少的空间

HydraForce 墨盒阀和歧管,尤其是耐振动的 Hy 性能阀™ 非常适合挖掘机使用,因为它们可以设计成满足机器的紧闭间隙要求并连接到特定的安装支架上。

无动臂悬架

带动臂悬架

挖掘机主控制装置

充满对铲斗、动臂、驾驶室、稳定器、回转或回转电机和转向的优雅电液压控制的机会。

方向控制电路

低泄漏铲斗控制

HydraForce SPCL16-40 阀门可控制高达 152 lpm(40 gpm),同时保持极低泄漏的负载。此方向控制电路具有多重负载感知配置。

方向桥

对于流量较低的挖掘机,桥接回路可完全控制提升和降低功能。此配置使用 SPCL 方向控制阀,消除了额外的负载感和负载保持止回阀。两个 SPCL 都使用负载压力作为先导信号。

一种性能™防回旋电机气穴的解决方案

紧凑型挖掘机通常工作空间狭小,许多挖掘机具有零转弯半径功能,因此需要非常平稳的回转或回转功能。回转马达通常是需要防气穴的开路回路。HydraForce 可定制专有选项,以防止液压马达空陷,实现挖掘机回转/回转功能。

用于 Midi 挖掘机的低成本先导控制歧管

借助独特的 PRES50-30 阀,用于低压辅助功能的辅助辅助功能的辅助歧管可以是铝,可降低成本和重量。主系统压力直接插入 PRES50-30 的钢制适配器中,可承受高达 5000 psi 的承受。在适配器中,下游功能的压力降低到 450 到 800 psi 之间。挖掘机制造商为歧管块指定铝代替钢,可以减轻机器的重量和成本。该 8 吨挖掘机的该回路通过 PRES50-30 入口接收高压,并降低先导控制功能使用的压力。

用于断路器的锤阀


该电路使用电磁阀、补偿器、针阀和减压阀,对液压挖掘机断路器的固定齿轮泵系统进行响应和平稳的控制。其最大进气流量为 180 lpm/47 gpm,工作压力为 250 bar/3,625 psi。

快速对子歧管

一个简单的电路,包括一个单一的电磁阀,检查和安全阀在歧管提供完全可定制的快速连接器的附件在微型挖掘机。

微型挖掘机抓斗的先导控制歧管

此简单回路为 1 至 2.6 吨挖掘机提供液压先导控制。它使用两个电磁阀、一个减压阀和四个止回阀。

电液压功能的耐候控制


对于需要防水和热阻的挖掘机应用,请尝试我们的符合 IP69K 标准的 E 系列电磁阀线圈。我们的整个墨盒阀系列还提供耐腐蚀涂层 (G),以帮助防止腐蚀。

HydraForce 很高兴提供将发动机、变速箱和其他机器功能集成到通用 J1939 或 CAN 开路数据链路控制电路中的全套电子车辆控制产品。

这些系统由坚固耐用、经过现场验证的部件组成,适用于重型操作条件。PWM 数字信号逻辑可在恶劣环境条件下最大限度地提高效率、响应和信号完整性。可靠性已通过广泛的测试以及多年的实际应用经验得到验证。

这是一套最坚固、最重型的车辆机器控制器、监视器、显示器和电气连接器,用于移动、非公路和物料搬运设备中的运动控制和集成机器控制应用。

  • 在最苛刻的移动设备应用中可靠运行
  • 工作温度从 -40 到 85°C
  • 化学飞溅免疫
  • 耐IP67规格
  • 完全耐 EMI/RFI
  • 耐 8 Grms(随机) 24~200 Hz,3 轴

相关应用程序

轮式挖掘机

轮式挖掘机

动力总|变速风扇驱动器|悬架|主控件|辅助功能|电子控制 了解更多信息
附件

附件

压力控制|比例|插入式电子控制装置 了解更多信息

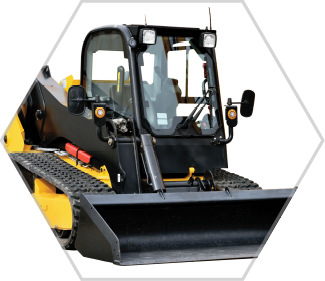

紧凑型履带式装载机
