Controle canbus cria uma varredura limpa para vassoura superior

Desafio

Máquinas de varrição de rua que trabalham em conjunto com transportadores são uma maneira mais eficiente de coletar fresagens asfálticas e outros detritos durante o processo de construção da estrada. Uma única vassoura com um acessório transportador pode varrer o material da estrada, e transmiti-lo para um caminhão de lixo em um único passe. Normalmente este processo usaria duas vassouras, um carregador e um caminhão fazendo várias passagens ao longo da estrada. A Vassoura Superior teve experiência em ajustar o sistema de controle de sua vassoura SM80; agora ele precisava de um sistema de controle CANBus eficiente para o acessório transportador – aquele que pudesse controlar todas as funções transportadoras de dentro da cabine da vassoura, bem como do próprio acessório transportador.

Estratégia

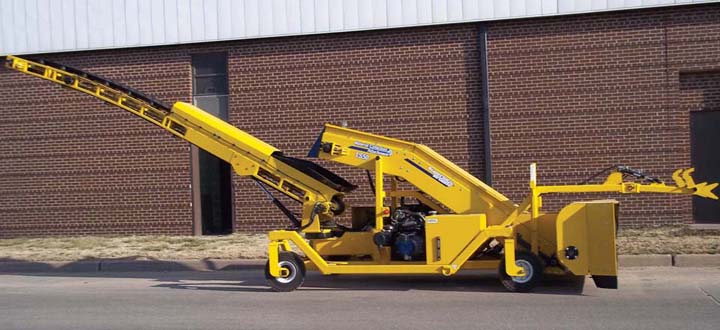

Trabalhando com seu distribuidor de energia fluido, Fluidtech e HydraForce, a Superior Broom esboçou os requisitos para o transportador TS50 de 14 pés de comprimento e 13 pés de altura. Embora seja considerado um acessório para a vassoura, o transportador tem seu próprio Yanmar 1.99 litro, motor diesel final nível 4 e uma bomba de pistão de 28 gpm compensada com uma pressão de operação de 2500 psi. O sistema CANbus precisava ser capaz de controlar todas as funções do motor, bem como as funções de trabalho do sistema hidráulico do transportador. A Vassoura Superior procurava um sistema que fornecesse um controle muito fino do transportador auger – velocidade, movimento esquerdo/direito e movimento para cima/para baixo. O controle fino proporciona uma vantagem competitiva neste mercado.

Resultado

Para isso, a Fluidtech recomendou um coletor hidráulico equipado com válvulas de cartucho HydraForce. As válvulas incluíam duas válvulas proporcionais SP08-47 únicas, duas válvulas de retenção, uma válvula solenoide, uma válvula de alívio e um regulador de fluxo. Com uma ampla gama de tamanhos de válvulas para escolher, a HydraForce foi capaz de fornecer válvulas controladas de tamanho ideal que atenderam aos requisitos de fluxo da bomba hidráulica e do cilindro. As válvulas sp08-47 proporcionais controle fino do fluxo de bomba disponível, garantindo que a bomba e o cilindro não precisassem ser superdimensionados para fornecer muita potência para todas as funções funcionarem simultaneamente.

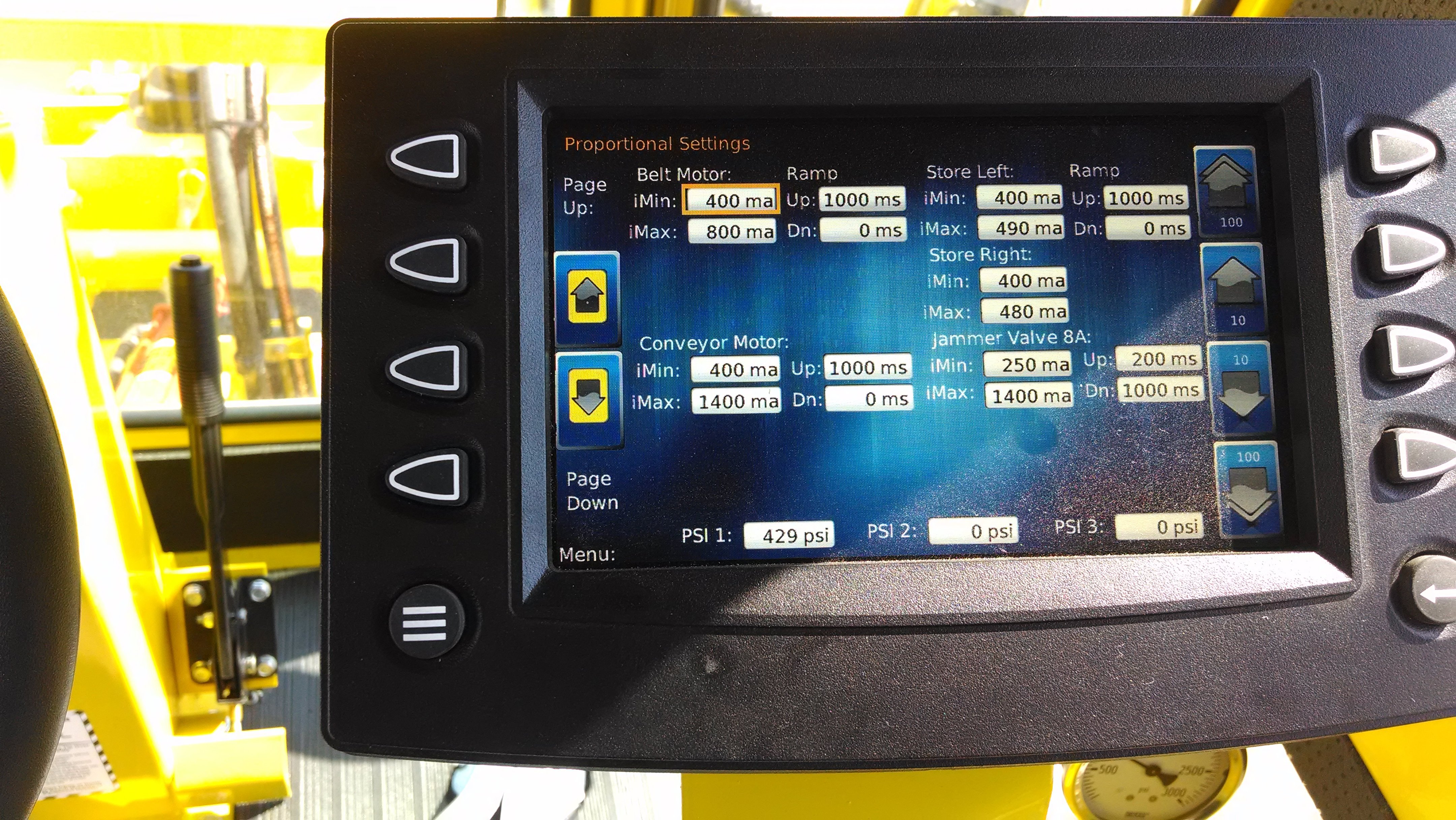

Um controlador eletrônico HydraForce (ECU-2415) fornece funcionalidade de controle CANBus e um loop de feedback para monitorar e solucionar todas as funções transportadoras da cabine da vassoura. Diagnósticos do motor, pressão da bomba, funcionamento da correia, altura e rotação do transportador e outros parâmetros de desempenho são mostrados em uma tela de exibição colorida.

The troubleshooting capability was a great improvement, because it tells you where to look when there’s a problem, whether it’s a cut wire, a coil open or a short,” said John Newman of Fluidtech. “The HydraForce ECU-2415 also provides infinite controllability of the valves, with changeable parameters that can be saved and flash programmed for use on later generations of the machine,” he added. “It’s a clean sweep for Superior Broom!
John Newman

FluidTech

Superior Broom SM80 Broom with Conveyor attachment



HydraForce ECU-2415
