Manifolds and Plates - Line Mount - Counterbalance

VBST-DE-C

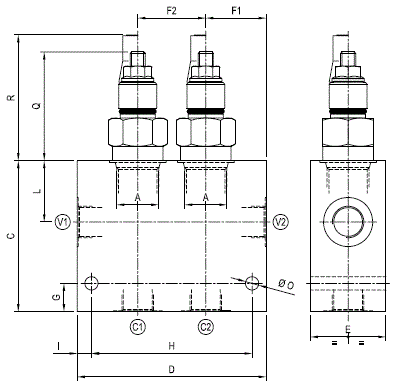

RE18330-77-dim(2023-11-24)
RE18330-77-01(2023-11-24)

To order only manifold see data sheet RE 18325-85

General
Max flow:
  • up to 320 l/min (85 gpm)
Max operating pressure for steel body:
  • 350 bar (5000 psi)
Max operating pressure for aluminium body:
  • 210 bar (3000 psi)

Cavity
Y
PORT SIZE
Max Flow l/min (gpm)
DIMENSIONS mm (Inches)
A
V1-V2-C1-C2
C
D
E
F1
F2
G
H
I
L
M
O
Q
R
SIZE08
02
G 3/8
30 (8)
60(2.36)
90(3.54)
30(1.18)
27(1.06)
36(1.42)
15(0.59)
75(2.95)
7.5(0.3)
27.5(1.08)

7(0.28)
55(2.17)
64(2.52)












SIZE 10
02
G 3/8
60 (16)
80(3.15)
100(3.94)
40(1.58)
32(1.26)
36(1.42)
15(0.59)
85(3.35)
7.5(0.30)
32.5(1.28)

7(0.28)
53(2.09)
59(2.32)
03
G 1/2
80(3.15)
100(3.94)
40(1.58)
32(1.26)
36(1.42)
15(0.59)
85(3.35)
7.5(0.30)
32.5(1.28)

7(0.28)
SIZE 12
03
G 1/2
120 (32)
90(3.54)
125(4.92)
50(1.97)
40(1.58)
45(1.77)
15(0.59)
105(4.13)
10(0.39)
41.5(1.63)

7(0.28)
61(2.4)
67(2.64)
04
G 3/4
90(3.54)
125(4.92)
50(1.97)
40(1.58)
45(1.77)
15(0.59)
105(4.13)
10(0.39)
41.5(1.63)

7(0.28)
SIZE 16
05
G 1
200 (53)
90(3.54)
145(5.71)
50(1.97)
45(1.77)
55(2.17)
22(0.87)
125(4.92)
10(0.39)
38.5(1.52)

9(0.35)
73(2.87)
80(3.15)












SIZE 20
06
G 1 1/4
320 (85)
120(4.72)
175(6.89)
60(2.36)
55(2.17)
65(2.56)
25(0.98)
150(5.91)
12.5(0.49)
51(2.01)

11(0.43)
65(2.56)
72.5(2.85)

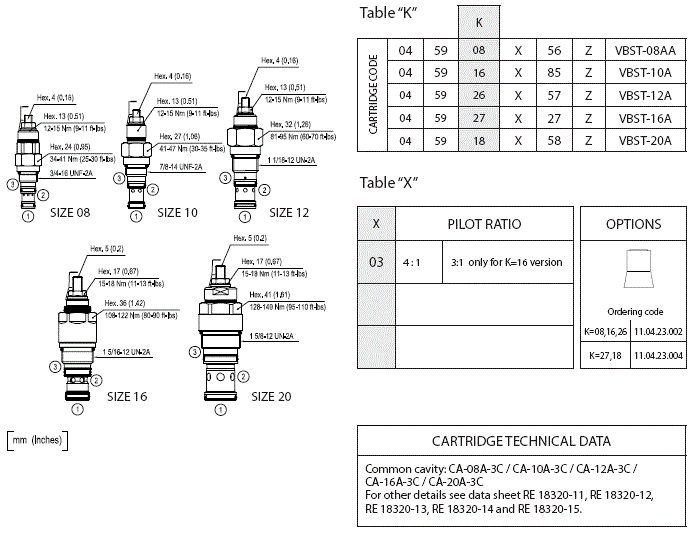

RE18330-77-02(2023-11-24)
Z
SIZE 08
SIZE 10
SIZE 12
SIZE 16
SIZE 20
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
20
100-210(1450-3000)
109(1581)
200(2900)
70-210(1000-3000)
95(1378)
200(2900)
70-210(1000-3000)
50(725)
200(2900)



70-210(1000-3000)
95(1378)
200(2900)
35
200-350(2900-5000)
137(1987)
350(5000)
140-350(2000-5000)
129(1871)
350(5000)
140-350(2000-5000)
159(2306)
350(5000)
140-350(2000-5000)
83.5(1210)
350(5000)
140-350(2000-5000)
129(1871)
350(5000)

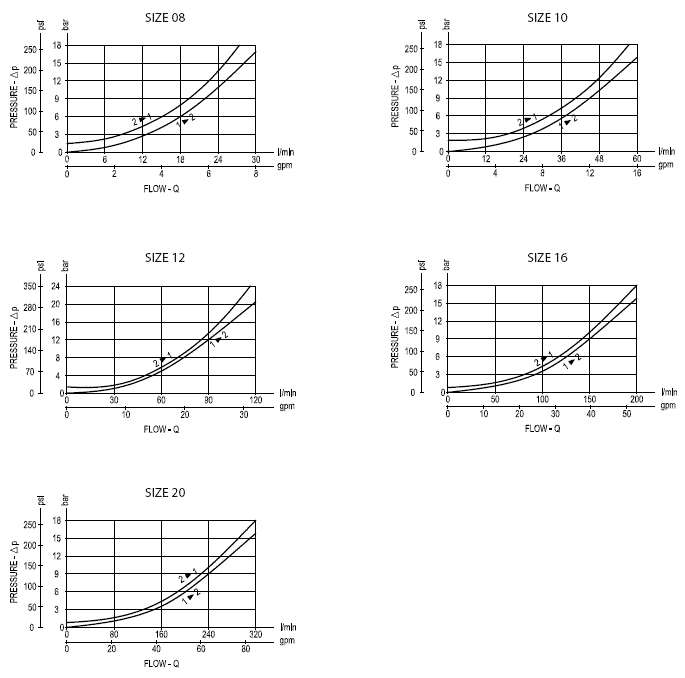

RE18330-77-03(2023-11-24)

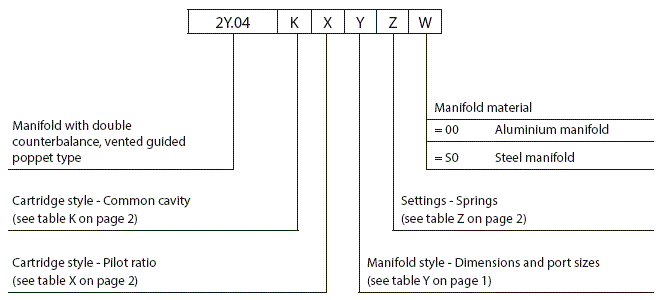

RE18330-77-order(2023-11-24)
