Manifolds and Plates - Line Mount - Relief

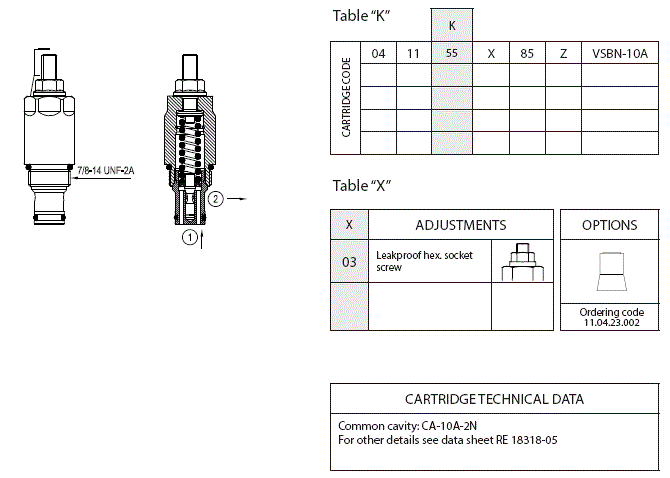

VSBN-10A-C

RE18330-02-dim(2023-11-21)
RE18330-02-01(2023-11-21)

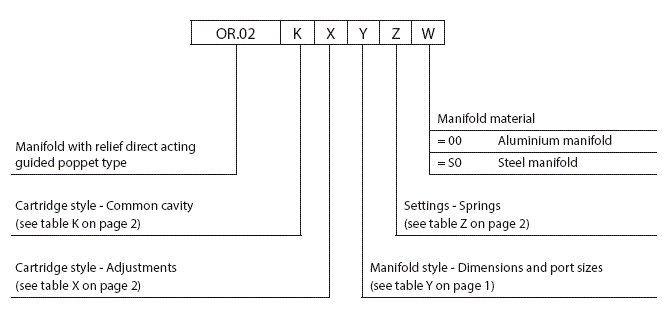

To order only manifold see data sheet RE 18325-85

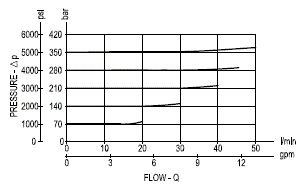

General:
Max flow:
  • up to 50 l/min
Max operating pressure for steel body:
  • 350 bar
Max operating pressure for aluminium body:
  • 210 bar

Table “Y”

Cavity A
Y
PORT SIZE
Max Flow l/min (gpm)

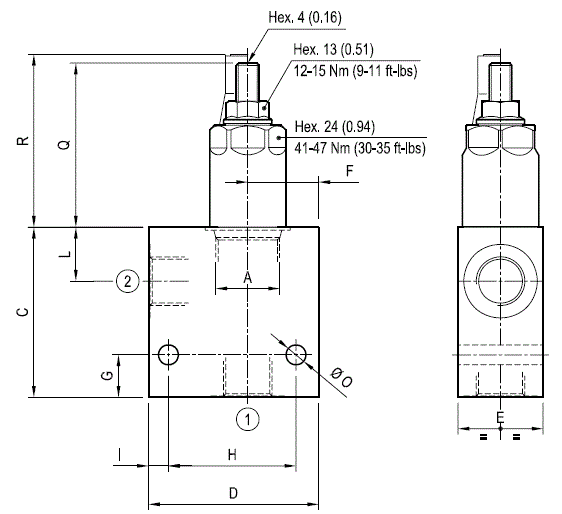

DIMENSIONS mm (Inches)
1 - 2

C
D
E
F
G
H
I
L
M
N
O
Q
R
SIZE 08





























SIZE 10
03
G 1/2

50 (13)
60 (2.36)
60 (2.36)
35 (1.38)
25 (0.98)
15 (0.59)
45 (1.77)
7.5 (0.3)
19 (0.75)


7.5 (0.30)
58 (2.28)
61 (2.4)
04
G 3/4

60 (2.36)
70 (2.76)
40 (1.58)
30 (1.18)
15 (0.59)
55 (2.17)
7.5 (0.3)
20 (0.79)


9 (0.35)
SIZE 12





























SIZE 16





























SIZE 20
