Manifolds and Plates - Line Mount - Logic elements

VLSP-C

RE18330-46-dim(2023-11-20)

To order only manifold see data sheet RE 18325-85

General:
Max flow:
  • up to 360 l/min (43 gpm)
Max operating pressure for steel body:
  • 350 bar (5000 psi)
Max operating pressure for aluminium body:
  • 210 bar (3000 psi)
RE18330-46-01(2023-11-20)

Table “Y”

Cavity A
Y
PORT SIZE
Max Flow l/min (gpm)
DIMENSIONS mm (Inches)
1 - 2
3
C
D
E
F
G
H
I
L
M
N
O
Q
R
SIZE 08





























SIZE 10
02
G 3/8
G 1/4
60 (16)
70(2.76)
60(2.36)
35(1.38)
30(1.18)
15(0.59)
45(1.77)
7.5(0.30)
15(0.59)
32(1.26)

7(0.28)
37(1.46)
03
G 1/2
G 1/4
70(2.76)
70(2.76)
35(1.38)
32(1.26)
15(0.59)
55(2.17)
7.5(0.30)
15(0.59)
32(1.26)

7(0.28)
SIZE 12
03
G 1/2
G 1/4
120 (32)
80(3.15)
75(2.95)
40(1.58)
35(1.38)
15(0.59)
55(2.17)
10(0.39)
24(0.95)
42(1.65)

9(0.35)
20(0.79)
04
G 3/4
G 1/4
90(3.54)
75(2.95)
40(1.58)
35(1.38)
15(0.59)
55(2.17)
10(0.39)
24(0.95)
42(1.65)

9(0.35)
SIZE 16
04
G 3/4
G 1/4
200 (53)
90(3.54)
80(3.15)
50(1.97)
38(1.50)
22(0.87)
60(2.36)
10(0.39)
18.5(0.73)
39(1.54)

9(0.35)
59(2.32)
05
G 1
G 1/4
90(3.54)
90(3.54)
50(1.97)
40(1.58)
22(0.87)
70(2.76)
10(0.39)
18.5(0.73)
39(1.54)

9(0.35)
SIZE 20
05
G 1
G 1/4
360 (95)
110(4.33)
100(3.94)
60(2.36)
45(1.77)
25(0.98)
75(2.95)
12.5(0.49)
21(0.83)
51(2.01)

11(0.43)
31(1.22)
06
G 1 1/4
G 1/4
110(4.33)
100(3.94)
60(2.36)
45(1.77)
25(0.98)
75(2.95)
12.5(0.49)
21(0.83)
51(2.01)

11(0.43)

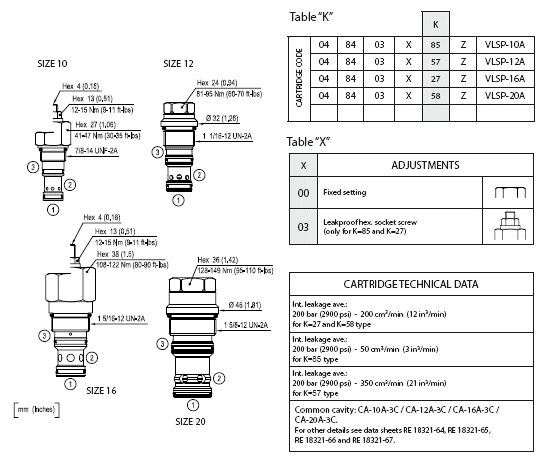

RE18330-46-02(2023-11-20)

Table “Z”

Z
SPRINGS
SIZE 08
SIZE 10
SIZE 12
SIZE 16
SIZE 20



Bias spring bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Bias spring bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Bias spring bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Bias spring bar(psi)

X=00
04



4±20%(60±20%)


4±20%(60±20%)


4±20%(60±20%)





05












5.5(80)


08



8±15%(115±15%)


8±15%(115±15%)


8±15%(115±15%)





11






11±15%(160±15%)





11(160)


12









12±10%(175±10%)




X=03
00



2-8(30-115)
1(15)
4(60)



4-12(60-175)
1.5(22)
4(60)

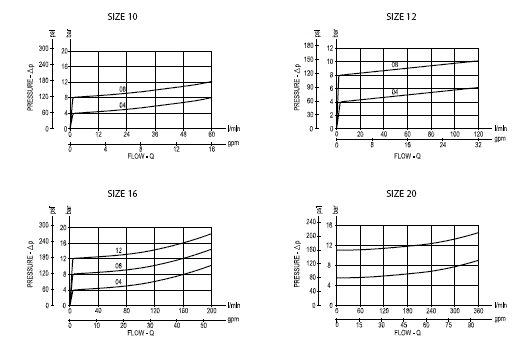

RE18330-46-03(2023-11-20)

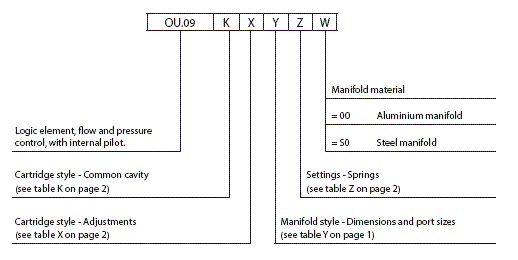

RE18330-46-order(2023-11-20)
