Manifolds and Plates - Line Mount - Relief

VSPN-C

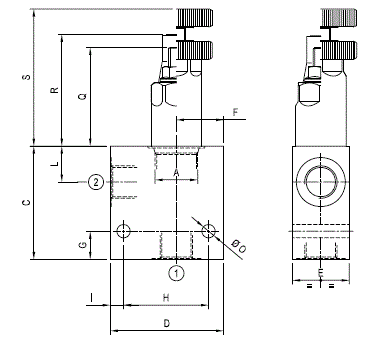

RE18330-04-dim(2023-11-21)

To order only manifold see data sheet RE 18325-85

General:
Max flow:
  • up to 300 l/min (79 gpm)
Max operating pressure for steel body:
  • 420 bar (6000 psi)
Max operating pressure for aluminium body:
  • 210 bar (3000 psi)
RE18330-04-01(2023-11-21)

Table “Y”

Cavity A
Y
PORT SIZE
Max Flow l/min (gpm)
DIMENSIONS mm (Inches)
1 - 2

C
D
E
F
G
H
I
L
M
O
Q
R
S
SIZE 08




























SIZE 10
03
G1/2

120 (32)
60 (2.36)
60 (2.36)
35 (1.38)
25 (0.98)
15 (0.59)
45 (1.77)
7.5 (0.3)
19 (0.75)

7.5 (0.30)
48 (1.89)
60 (2.36)
74 (2.91)
04
G 3/4

60 (2.36)
70 (2.76)
40 (1.58)
30 (1.18)
15 (0.59)
55 (2.17)
7.5 (0.3)
20 (0.79)

7.5 (0.30)
SIZE 12
04
G 3/4

200 (53)
75 (2.95)
80 (3.15)
40 (1.58)
35 (1.38)
20 (0.79)
60 (2.36)
10 (0.39)
26.5 (1.04)

9 (0.35)
42.5 (1.67)
48 (1.89)
-
05
G 1

75 (2.95)
80 (3.15)
50 (1.97)
35 (1.38)
20 (0.79)
60 (2.36)
10 (0.39)
26.5 (1.04)

9 (0.35)
SIZE 16
04
G 3/4

300 (79)
80 (3.15)
80 (3.15)
50 (1.97)
32 (1.26)
22 (0.87)
60 (2.36)
10 (0.39)
26 (1.02)

9 (0.35)
65.5 (2.58)
70.5 (2.78)
68 (2.68)
05
G 1

80 (3.15)
90 (3.54)
50 (1.97)
37 (1.46)
22 (0.87)
60 (2.36)
20 (0.79)
26 (1.02)

9 (0.35)
SIZE 20

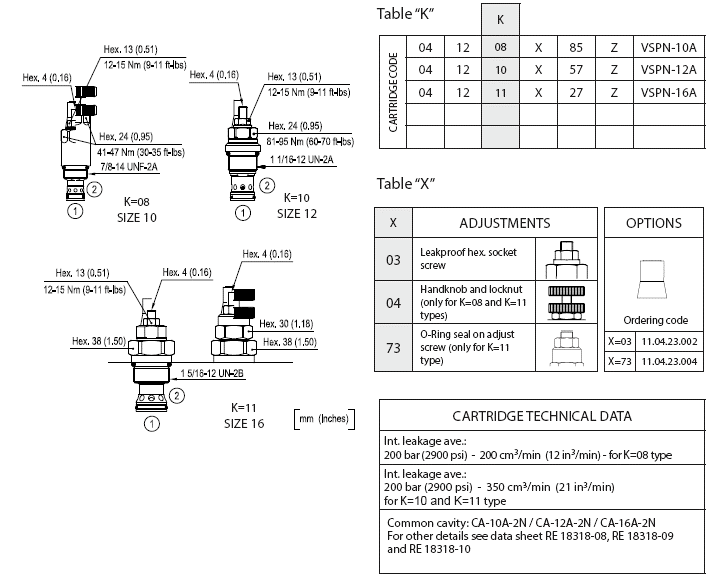

RE18330-04-02(2023-11-21)

Table “Z”

Z
SPRINGS
SIZE 08
SIZE 10
SIZE 12
SIZE 16
SIZE 20
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
Adj. press. range bar(psi)
Pres. increase bar/turn (psi/turn)
Std. setting 5 l/min bar (psi)
X=03
10



35-140 (500-2000)
48 (696)
100 (1450)
35-140 (500-2000)
48 (696)
100 (1450)
35-140 (500-2000)
48 (696)
100 (1450)


20



70-280 (1000-4000)
88 (1276)
200 (2900)
70-280 (1000-4000)
88 (1276)
200 (2900)
70-80 (1000-4000)
88 (1276)
200 (2900)


35



140-420 (2000-6000)
140 (2030)
350 (5000)
140-420 (2000-6000)
140 (2030)
350 (5000)
140-420 (2000-6000)
140 (2030)
350 (5000)


X=04
35



35-350 (500-5000)
68 (986)
350 (5000)



35-350 (500-5000)
66 (957)
350 (5000)


X=73
35









35-350 (500-5000)
66 (957)
350 (5000)

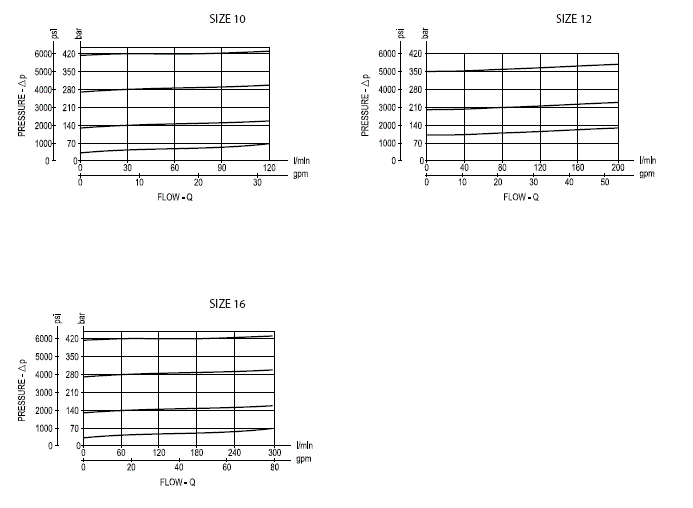

RE18330-04-03(2023-11-21)

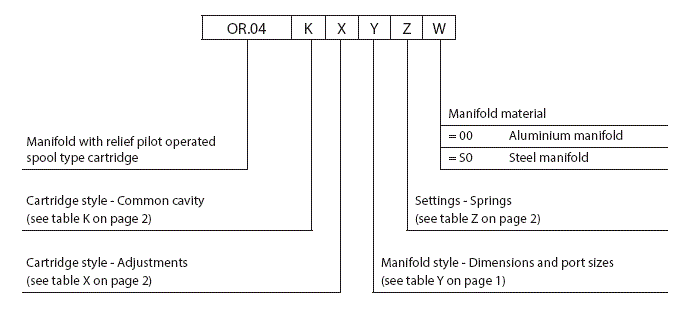

RE18330-04-order(2023-11-21)
